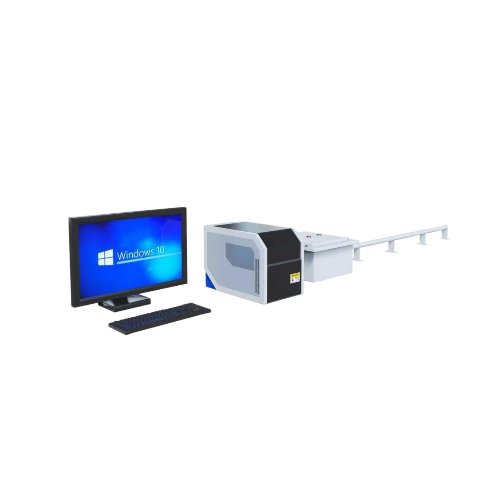

呼吸和排液裝置的部件試驗裝置
一、概述：

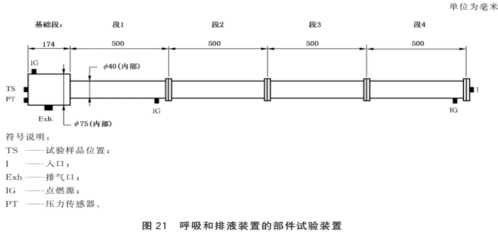

呼吸裝置和排液裝置是根據GB/T 3836.2-2021《爆炸性環境 第2部分:由隔爆外殼“d"保護的設備》10.9.3的氣泡試驗之后,作為Ex元件的呼吸和排液裝置應在規定的最大隔爆外殼的容積下承受熱試驗，在使用圖21試驗裝置的情況下，最大容積為2.5L左右規定用于任何單個隔爆外殼的多用途呼吸和排液裝置應同外殼一起進行試驗。
二、關鍵參數：
|
參數項 |
規格 |
|
控制系統 |
PLC+Windows |
|
操作界面 |
15寸工控一體機 |
|
測試軟件 |
我司自制 |
|
整體長度 |
≥ 2174mm |
|
試驗管段 |
4段，每段500mm |
|
壁管厚度 |
≥6 mm |
|
試驗壓力 |
≥6MPa，精度：±2.5% |
|
樣品安裝基礎段
|
內徑≥275mm，長度>174mm |
|
排氣口 |
≥1個，手動排氣閥 |
|
點燃口 |
≥3個 |
|
溫度傳感器 |
S型溫度傳感器 |
|
電源 |
AC220V 50Hz |
試驗流程
1） 點燃源位置應在外殼入口處,并且距容納該裝置端板的內側50mm,觀察結果
2） 適用時，試驗混合物應按照標準15.4.3.1的規定制備
3） 在試驗期間應監測裝置外部表面溫度
4） 任何裝置應按照制造商的文件規定操作。在5次試驗的每次試驗之后，爆炸性混合物應在裝置外部保持足夠的時間，至少10min,允許在裝置表面持續燃燒達到明顯程度，使裝置外表面溫度升高或使溫度能夠傳導到外側表面。
5） 對于裝置規定使用氣體類別的每種氣體混合物,試驗應進行5次。
五、配置清單
主機1臺；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
