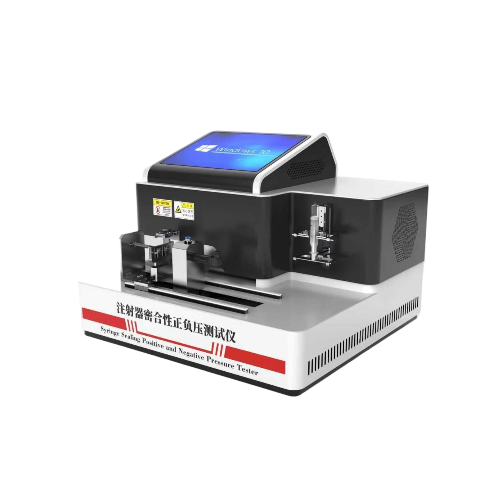

?注射器密合性正負壓測試儀



注射器密合性正負壓測試儀是醫療器械檢測中的關鍵設備，主要用于評估注射器針筒、活塞及針頭連接處的密封性能，確保其在臨床使用中不發生藥液泄漏。醫療器械行業用于檢測注射器器身密封性能的專業設備，通過模擬負壓環境評估注射器在抽液、輸液等操作中的防泄漏能力，確保臨床使用的安全性和可靠性。



一、工作原理

A正壓模擬與泄漏監測

通過向注射器內部注入水氣體（如純凈水），施加高于實際使用壓力的正壓（通常200–400 kPa），并維持設定時間（標準為30秒）。高精度壓力傳感器實時監測壓力變化：

‌密封良好‌：壓力保持穩定（下降值≤標準閾值）；

‌存在泄漏‌：壓力持續下降（氣體通過微裂紋或縫隙逸出）。
測試過程模擬臨床推注藥液時的受力狀態，尤其關注活塞密封圈與針筒內壁、針頭與針座的接合部位‌。



B密合性負壓工作原理

‌功能定位‌
專用于檢測注射器活塞組件與器身間的密封性，防止藥液泄漏或空氣滲入，確保注射劑量準確性和無菌環境。適用于一次性無菌注射器、預灌封注射器、胰島素注射器等各類注射器產品‌。



‌工作原理‌

‌負壓生成‌：通過真空泵在密閉腔體或注射器內部建立穩定負壓（通常為-88kPa），模擬實際使用中的壓力環境‌。

‌泄漏監測‌：

‌氣泡檢測法‌（輔助）：將注射器浸入液體中施加負壓，觀察活塞位置是否產生連續氣泡‌。

‌數據記錄‌：高精度傳感器實時采集壓力數據，生成測試曲線及報告‌。



二、關鍵技術參數與性能要求

密合性正壓‌參數類別‌	‌典型范圍/精度‌	‌作用說明‌
‌軸向壓力‌	0–600 kPa ±0.5%FS	模擬推注藥液時的縱向壓力
‌側向力‌	0-50N±0.05%FS	檢測芯桿彎曲時的密封可靠性
‌公稱容量適配‌	1–60 mL（可擴展至200 mL）	覆蓋胰島素注射器至大容量注射器
‌保壓時間‌	30 ±1 s	標準測試周期
‌壓力分辨率‌	0.01 kPa	確保微小泄漏可被檢出
‌數據存儲‌	≥50,000條	支持打印功能 ‌。



密合性負壓組件	功能說明
‌真空泵系統‌	產生15L/min，真空度-80kpa 可調負壓（精度±0.3kPa），配置IRV10-C08 調壓閥‌
‌壓力傳感器‌	-100~0kpa，精度0.5%FS，可選擇其他量程和精度，高精度監測壓力變化（分辨率0.01kPa，誤差≤±1%）‌
‌夾具系統‌	適配0.1ml～200ml不同規格注射器‌
控制系統	PLC+Windows系統
操作界面	彩色10寸嵌入式工業電腦，中英文切換
保壓時間	1s～9999s可設
外形尺寸	680*460*570（mm）
電源	220V，50hz
凈重	35kg





三、標準化操作流程

密合性正壓測試‌試樣準備‌

吸入公稱容量的水（18–28℃），排出氣泡，水量精確至刻度線‌。

‌密封與固定‌

用鋼制內圓錐接頭（符合GB/T 1962）密封針座，夾具固定注射器‌。

‌施加載荷‌

垂直芯桿施加側向力（0.25–3 N），使其處于最大彎曲位；

施加軸向壓力至設定值（如300 kPa）‌。

‌結果判定‌

保壓30秒，觀察活塞/密封圈處是否出現液體泄漏（允許密封圈間存在液體）‌。



密合性負壓測試‌操作流程‌

‌試樣準備‌：注射器注入≥25%公稱容量的冷卻水（18-28℃），排出殘留空氣，針頭加護帽密封‌。

‌安裝固定‌：錐頭朝上垂直固定芯桿，連接真空泵管路并校準氣密性‌。

‌負壓測試‌：

啟動真空泵，梯度降壓至-80kPa并保持60±5s‌1219。

實時監測壓力衰減及活塞區域氣泡產生情況。

‌結果判定‌：

合格：無連續氣泡、壓力衰減≤0.5kPa/min、活塞與芯桿無脫離‌。

不合格：泄漏導致壓力回升或可見氣泡溢出‌。





四、核心應用場景與選型建議

1. ‌應用領域‌

‌生產線質檢‌：攔截針筒裂紋、活塞變形等缺陷品（全檢或批次抽檢）；

‌研發驗證‌：新型材料（如橡膠密封圈）的密封耐久性測試；

‌醫療監管‌：藥檢機構、第三方實驗室執行GB 15810、ISO 7886標準檢測‌。

2. ‌選型關鍵指標‌

‌精度等級‌：壓力傳感器精度需達±0.05%以內，避免誤判‌；

‌智能化功能‌：

控制系統：PLC+Windows系統

10寸嵌入式工業電腦（中英文界面）、自動打印測試報告；

‌兼容性‌：支持預灌封注射器、胰島素筆等特殊規格‌。



五、維護與合規要點

‌定期校準‌：每月校驗壓力傳感器，確保數據可靠性‌；

‌標準符合性‌：確認設備符合GB 15810-2019及ISO 7886-1:2017的要求

YY0053-2008、 一次性使用無菌注射器

ISO8537-2016、

YY0497-2018

‌安全防護‌：內置過載保護、斷電記憶功能，防止測試意外中斷‌。



六，配置清單

主機1臺

測試軟件1套

說明書1本

電源線1根

合格證1份

保修卡1份

宣傳冊1本
